H74H、H74X、H74W对夹圆片式止回阀

【产品介绍】

【阀门型号】

常见的对夹圆片式止回阀型号有h74x-10、h74h-10、h74x-16、h74h-16、h74x-25、h74h-25、h74x-40、h74h-40等。

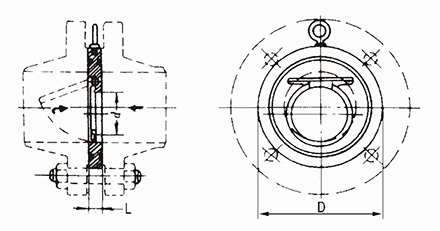

【结构简图】

【性能参数】

公称通径：DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600。
 公称压力：1.0MPa、1.6MPa、2.5MPa、4.0MPa。
 适用温度：硬密封则小于等于400摄氏度，软密封则小于等于250摄氏度。
 适用介质：水、油、酸碱等液体。
 零件材料：阀体、阀瓣主要有碳钢、不锈钢、铜；密封圈主要有丁腈橡胶、三元丙橡胶、聚四氟乙烯。

【外形尺寸】
