300XHH741X型缓闭止回阀

【性能参数】300X缓闭止回阀公称通径大小：DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、D

在线咨询全国热线
13325269761

【性能参数】

300X缓闭止回阀公称通径大小：DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600等。
300X缓闭止回阀公称压力大小：PN10、PN16以及PN25；

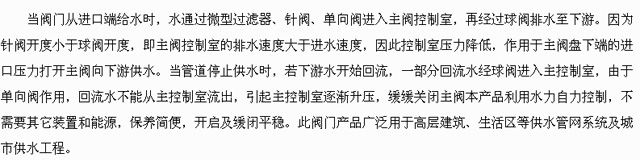

【工作原理】

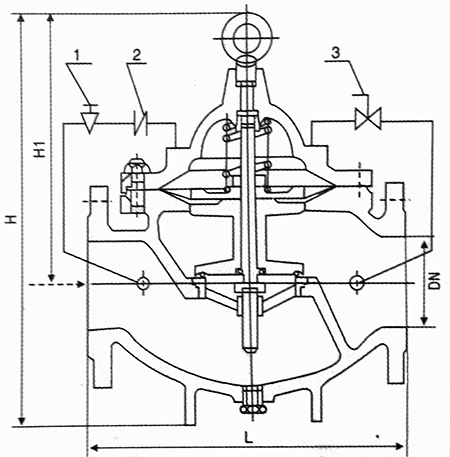

【结构示意图】

图中标注数字注释：1表示针形阀，2表示止回阀，3表示小球阀。

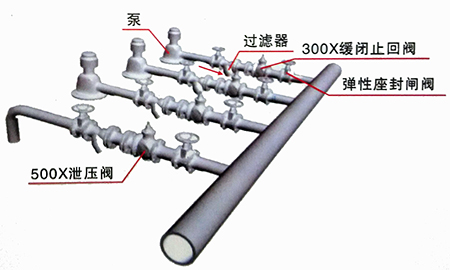

【安装示意图】

【主要外形尺寸】

DN	L	A1	A	H1	H	F
20	150	200	282	106	172	116
25	160	200	282	106	172	116
32	180	200	282	106	172	116
40	200	210	320	137	225	168
50	220	210	320	137	225	168
65	240	215	330	145	270	180
80	260	220	330	178	289	210
100	295	230	410	232	375	284
125	330	245	420	286	420	310
150	350	260	420	318	450	370
200	400	280	430	413	722	463
250	475	300	450	502	769	525
300	550	320	460	600	906	625
350	620	340	470	628	1480	705
400	700	360	480	677	1027	778
450	750	360	480	677	1027	778
500	800	410	780	750	1110	690
600	900	456	888	850	1286	785
