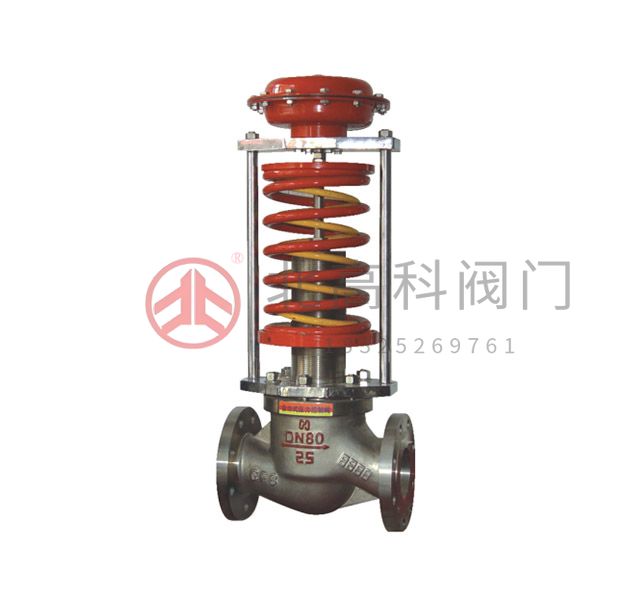

ZZYP型自力式压力调节阀

自力式压力调节阀分为自力式压力、压差和流量调节阀三个系列。自力式压力调节阀根据取压点位置分阀前和阀后两类，取压点在阀前时，用于调节阀前压力恒定；取压点在阀

在线咨询全国热线
13325269761

自力式压力调节阀分为自力式压力、压差和流量调节阀三个系列。自力式压力调节阀根据取压点位置分阀前和阀后两类，取压点在阀前时，用于调节阀前压力恒定；取压点在阀后时，用于调节阀后压力恒定。

当将阀前和阀后压力同时引入执行机构的气室两侧时，自力式压差调节阀可以调节调节阀两端的压力恒定，也可将安装在管道上孔板两端的压差引入薄膜执行机构的气室两侧，组成自力式流量调节阀，或用其他方式将流量检测后用自力式压差调节阀实现流量调节。

ZZY型自力式压力调节阀是不需要任何外加能源，利用被调介质自身能量而实现自动调节的执行器产品。该产品最大特点，能在无电、无气的场所工作，同时又节约了能源，压力设定值在运行中可随意调整。采用快开流量特征，动作灵敏、密封性能好，因而他广泛应用于室友、化工、店里、冶金、视频、轻纺、机械制造与居民建筑楼群等各种工业设备中各种气体、液体及蒸汽介质减压、稳压（用于阀后调节），或泄压、持压（用于阀前调节）的自动控制。附设冷凝器可在≤350℃温度下使用。

主要技术参数

公称通径mm		15 20	25 32	40 50	65 80	100 125	150 200	250 300
额定流量系数Kv		3.2 5	8 12.5	20 32	50 80	125 190	280 420	500 710
公称压力Mpa		1.6/4.0/6.4
压力设定值范围Kpa		10~60/20~120/80~250/200~500/450~1000/800~1600/1000~2200/2000~2800
压力平衡件				波纹管			套筒
最大允许压差△P（Mpa）	PN1.6		1.6			1.5	1.2	1
	PN4.0		2			1.5	1.2	1
减压比					10:1~1:0.8
介质温度℃		气体≤80℃、液体≤140℃、加冷凝器≤200℃
固有流量特性		快开（特性与国外相同）
法兰连接形式		PN1.6MPa按GB9113.1-2000平面、突面整体钢制管法兰，阀体突面 PN4.0MPa按GB9113.2-2000凹凸面整体钢制管法兰，阀体凹面整体
执行机构信号接口		M121.5、M141.5
作用方式		阀前控制（K型），阀后控制（B型）

性能指标

调节精度%			±10
允许泄漏量L/h	硬密封	单座≤10-4阀的额定容量（IV级），套筒≤10-3阀额定容量（III级）
	软密封	DN15~50	DN65~125	DN150~300
	软密封	10气泡/min	20气泡/min	40气泡/min

外形尺寸及重量

公称通径DNmm	法兰端面距L	压力调节范围Kpa												重量（kg）	导压管接口螺纹
		20~120		80~250		200~500		450~1000		800~1600		1000~2800
		H	A	H	A	H	A	A	H	H	A	A	H
15	160	475	402	450	234	455	297	430	176	420	158	410	158	26	M121.5 M141.5
20	160	475	402	450	234	455	297	430	176	420	158	410	158	26
25	160	475	402	450	234	455	297	430	176	420	158	410	158	26
32	180	520	402	495	234	500	297	480	176	470	176	450	158	37
40	200	520	402	495	234	500	297	480	176	470	176	450	158	37
50	230	540	402	510	234	520	297	500	176	470	176	450	158	43
65	290	710	402	680	234	690	297	670	234	650	176	640	176	70
80	310	710	402	680	234	690	297	670	234	650	176	640	176	90
100	350	780	402	750	234	760	297	740	234	650	176	640	176	110
125	400	840	402	790	234	800	297	780	234	740	176	730	176	130
150	480	880	402	860	234	870	297	850	234	740	176	730	176	146
200	600	915	402	870	234	880	297	860	234	860	176	850	176	182
250	730	940	402	890	234	900	297	880	234	860	176	850	176	200
300	850	1000	402	950	234	960	297	940	234	860	176	850	176	260
